Системы отопления и кондиционирования кабин на спецтехнике

Спецтехника (экскаваторы, бульдозеры, погрузчики, карьерные самосвалы) нередко работает в условиях, которые далеки от комфортных. Жара до +50 °C, морозы ниже –40 °C, пыль, вибрация, перепады влажности, длительные смены могут сильно повлиять на оператора внутри кабины. От того, насколько стабильно поддерживается микроклимат, напрямую зависят производительность, безопасность и здоровье человека.

Современные системы отопления и кондиционирования кабин спецтехники представляют собой сложные инженерные комплексы. Они должны обеспечивать быстрый прогрев, эффективное охлаждение, очистку воздуха, равномерное распределение потоков при минимальном энергопотреблении. Ниже рассмотрим конструктивные особенности кабин, принципы работы отопительных и охлаждающих систем, интегрированные HVAC-решения, требования к компонентам, а также их ключевые узлы.

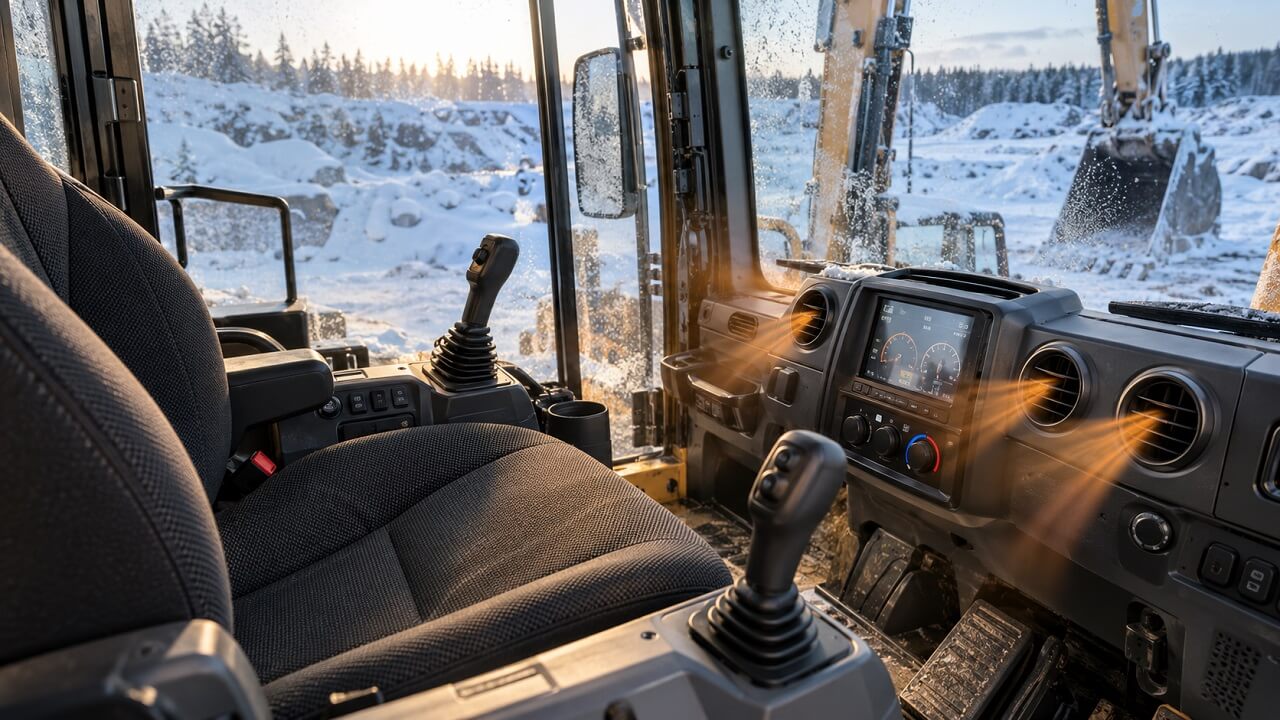

Система отопления в кабине спецтехники

Конструктивные особенности кабин как база для климатических систем

Кабина спецтехники отличается от легкового автомобиля. Она имеет жесткий каркас, усиленное остекление, толстую шумо- и теплоизоляцию, а также ограниченные габариты. Эти особенности определяют архитектуру климатических систем.

Объем кабины обычно невелик (1,5–3 м³), но теплообмен значителен из-за большой площади остекления, а также обилия металлических поверхностей. Кабина часто вынесена на высоту, подвержена сильной вибрации, ударным нагрузкам. Также пространство для размещения агрегатов крайне ограничено: компрессор кондиционера, отопитель и воздуховоды приходится вписывать в компактный моторный отсек или под пол.

Важную роль играет герметичность. Современные кабины имеют уплотнения дверей и стекол, рассчитанные на избыточное давление внутри. Это позволяет системе вентиляции создавать легкий подпор, препятствующий попаданию пыли. При этом конструкция должна обеспечивать быстрый доступ к фильтрам, а также сервисным точкам, поскольку обслуживание часто проводится в полевых условиях.

Системы отопления кабин

Отопление кабины спецтехники решает две основные задачи: быстрый прогрев при запуске в холодную погоду или поддержание комфортной температуры во время работы.

Наиболее распространенный источник тепла — жидкостный отопитель, использующий тепло охлаждающей жидкости двигателя. Горячий антифриз проходит через радиатор отопителя (теплообменник), а вентилятор подает нагретый воздух в кабину. Такая схема проста, надежна, практически не потребляет дополнительной энергии, пока двигатель работает.

Для машин, которые часто работают на холостом ходу или с выключенным двигателем (например, краны, техника на стоянке), применяются автономные воздушные или жидкостные отопители. Воздушные отопители сжигают дизельное топливо, напрямую нагревая воздух. Жидкостные — подогревают антифриз в отдельном контуре, который затем используется как обычный отопитель.

Важные требования к системам отопления:

время выхода на режим не более 10–15 минут при –30 °C;
равномерное распределение тепла без «холодных зон»;
защита от перегрева, возможность работы при низком уровне топлива;
низкий уровень шума/вибрации.

Дополнительно применяются электрические нагреватели сидений, зеркал, стекол, а также предпусковые подогреватели двигателя, которые косвенно ускоряют прогрев кабины.

Системы кондиционирования и охлаждения

Кондиционирование в спецтехнике должно справляться с высокими притоками тепла от солнца, работающего двигателя, а также самого оператора. Классическая схема — компрессорный холодильный цикл. Компрессор, приводимый в действие от двигателя или электромотора, сжимает хладагент, который затем конденсируется, дросселируется и испаряется в испарителе, забирая тепло из воздуха кабины.

Особенности применения на спецтехнике:

повышенная производительность конденсатора из-за высокой температуры окружающего воздуха, общей запыленности;
усиленная фильтрация воздуха (часто двух- или трехступенчатая) для защиты испарителя от пыли или масляного тумана;
возможность работы при сильной вибрации или наклонах машины.

Все чаще встречаются электрические компрессоры, особенно на гибридных или электрических машинах. Они позволяют поддерживать климат при выключенном двигателе, а также точнее регулировать производительность.

Системы охлаждения также включают рециркуляцию с частичным подмесом свежего воздуха. Это снижает нагрузку на кондиционер, уменьшает попадание пыли. В особо тяжелых условиях (карьеры, металлургические цеха) применяют дополнительные фильтры тонкой очистки или системы с положительным давлением.

Интегрированные климатические системы (HVAC)

Современный подход — единый блок HVAC (Heating, Ventilation and Air Conditioning), в котором отопление, охлаждение и вентиляция объединены в одном корпусе. Такой блок монтируется на крыше, за сиденьем или под панелью приборов и включает в себя:

испаритель, радиатор отопителя;
вентилятор с несколькими скоростями;
заслонки распределения воздуха;
фильтры;
электронный блок управления.

Интегрированные системы позволяют реализовать автоматический климат-контроль: оператор задает температуру, а электроника поддерживает ее, регулируя производительность компрессора, скорость вентилятора, положение заслонок. Многие системы имеют режимы «быстрый прогрев», «осушение» или «экономия энергии».

Преимущества HVAC-блоков — компактность, меньшее количество соединений, упрощенный монтаж, более точное управление. Недостаток — более высокая стоимость, а также необходимость квалифицированного обслуживания.

Специфика эксплуатации и требования к компонентам

Спецтехника эксплуатируется в экстремальных условиях, поэтому к климатическим системам предъявляются особые требования.

Основные из них:

устойчивость к вибрации/ударным нагрузкам (ускорения до 5–10 g);
работа в широком температурном диапазоне (от –40 до +50 °C);
защита от пыли, влаги, агрессивных сред (IP54 или выше для ключевых узлов);
совместимость с различными видами топлива и хладагентов;
минимальное энергопотребление, особенно на электрических или гибридных машинах.

Компоненты должны иметь увеличенный ресурс. Например, подшипники вентиляторов рассчитываются на десятки тысяч часов работы, а уплотнения — на постоянные циклы нагрева-охлаждения. Важна также ремонтопригодность: многие узлы проектируются сменными модулями, чтобы сократить время простоя.

Компонентная база и ключевые узлы

Ключевые элементы систем отопления и кондиционирования кабин спецтехники:

Компрессор — поршневой, роторный или спиральный. На современных машинах часто используются модели с электромагнитной муфтой или полностью электрические.
Конденсатор — обычно алюминиевый с развитым оребрением, вентилятором принудительного обдува.
Испаритель — компактный пластинчатый или трубчатый теплообменник с дренажом конденсата.
Отопительный радиатор — медный или алюминиевый, рассчитанный на высокое давление системы охлаждения двигателя.
Вентиляторы — осевые или центробежные с бесщеточными электродвигателями.
Фильтры — грубой очистки, тонкой очистки, угольные (для устранения запахов).
Электронные блоки управления — с датчиками температуры, давления, положения заслонок.
Воздуховоды и заслонки — изготовленные из материалов, устойчивых к вибрации, а также перепадам температур.

Дополнительно используются датчики загрязнения фильтров, системы диагностики, интерфейсы для подключения к бортовому компьютеру машины.

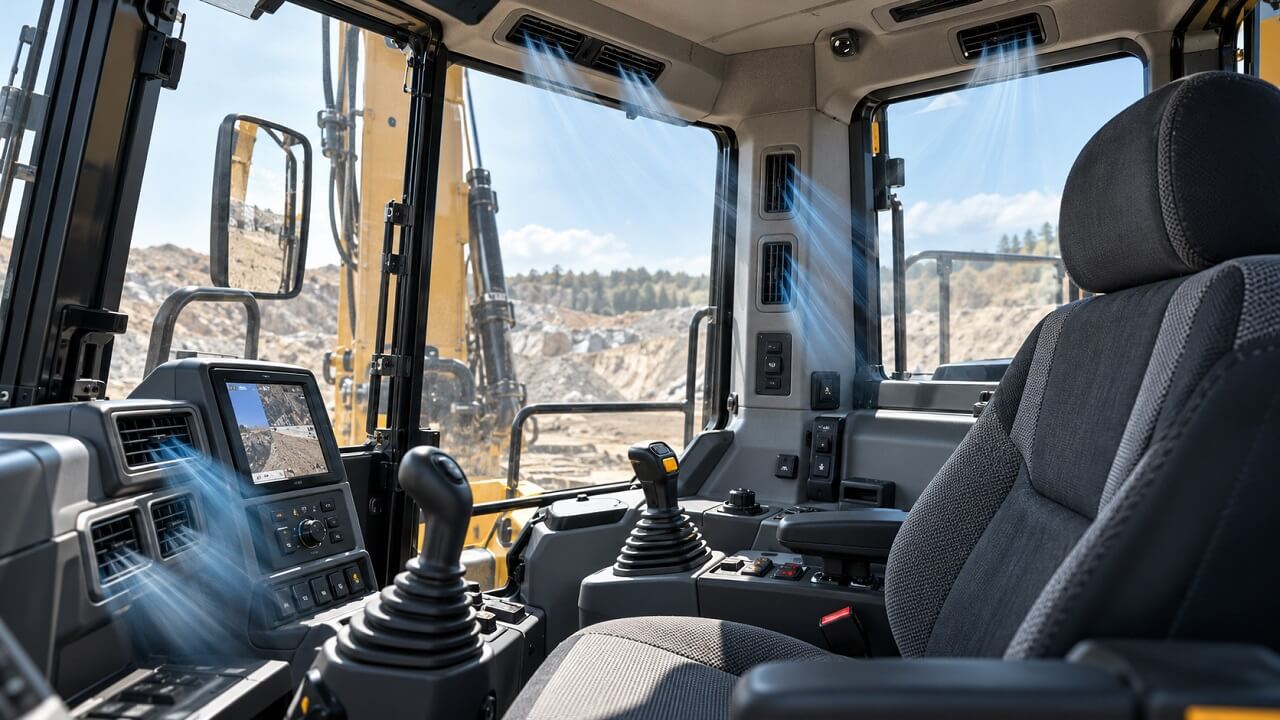

Система кондиционирования в кабине спецтехники

Заключение

Системы отопления и кондиционирования кабин спецтехники — это не роскошь, а необходимый элемент, влияющий на эффективность работы и безопасность. От простой жидкостной системы отопления до сложных интегрированных HVAC-блоков с климат-контролем эволюция шла в сторону повышения комфорта, надежности и энергоэффективности.
